MENNEKES X-CONTACT - Гнездовые контакты нового поколения

Фирма MENNEKES — устанавливающий стандарты специалист мирового класса в области штекерных разъемов. В последние годы мы интенсивно разрабатывали изделия, отвечающие современным требованиям автомобильной и электромобильной промышленности. Полученные при этом ноу-хау мы смогли использовать для разработки новой конструкции гнездовых контактов, используемых в наших промышленных электрических разъемах: X-CONTACT!

Контакт лучше...

Очень важно обеспечить максимально возможный баланс между надежным смыканием контактов и легкостью их размыкания/замыкания. Нам удалось достичь этого с помощью X-CONTACT.

Благодаря совершенно новому процессу изготовления гнездовые контакты X-CONTACT пружинят исключительно благодаря свойствам материала, из которого они изготавливаются, без использования дополнительных пружинных элементов. Надежность и безопасность замыкания контактов достигается за счет специальной формы контактов.

...усилий меньше!

Специальная конструкция X-CONTACT снижает на 50% усилие, необходимое для замыкания и размыкания контактов, что упрощает и делает более безопасной эксплуатацию силовых разъемов на большие токи.

Но, как X-CONTACT добивается такого эффекта, особенно при токах 63 А и 125 А? Если заглянуть внутрь контакта, становится видна техническая эстетика решения и принцип работы: Икс-образный продольный разрез в корпусе гнездового контакта и бороздки на внутренней стороне, дают такие преимущества как инновационность, простота, надежность и безопасность. Мы называем это Икс-принцип.

ИКС-принцип

Инновационные

Благодаря упругому материалу гнездовых контактов, X-CONTACT обеспечивает простое и элегантное решение: контакт, благодаря продольным разрезам, работает как пружина — его элементы разжимаются при замыкании, благодаря чему, почти на 50 % снижается усилие, необходимое для замыкания и размыкания контактов.

X-CONTACT — оригинальный и инновационный!

Простые

На практике X-CONTACT упрощает работу. Даже изделия на ток 125 А человек может замыкать и размыкать в одиночку, тогда как для разъединения разъемов с обычной системой контактов часто требуется два человека.

X-CONTACT — все гениальное — просто!

Надежные

Даже при частом замыкании и размыкании отсутствует износ контактов и следы усталости материала, в том числе при тяжелой эксплуатации. Благодаря особенностям конструкции гнездовых контактов грязь и поверхностная коррозия автоматически удаляются при замыкании и размыкании.

X-CONTACT — надежное решение!

Безопасные

Более высокий уровень безопасности эксплуатации обеспечивается облегченным процессом замыкания и размыкания контактов. Бороздки на внутренней стороне контактов, изготовленных из упругого материала, обеспечивают надежное смыкание.

X-CONTACT — вдвойне надежный!

Проверка практикой 01: Легкие в использовании

Часто, при работе с изделиями на токи 125 А и 63 А, для замыкания и размыкания контактов, приходится прикладывать значительные усилия. Обычно, вилка на столько плотно сидит в розетке, что для размыкания нужно два человека. Это не только отвлекает от работы, но еще и потенциально опасно.

При промышленном использовании вилки и розетки должны обеспечивать надежное соединение, но при этом, процесс их эксплуатации должен быть максимально простым и безопасным.

X-CONTACT отлично справляется с этими задачами! Контакты вилки вставляются ощутимо легче в гнездовые контакты розетки, снабженные продольными прорезями, при этом не требуется прикладывать большое усилие. В результате необходимо прикладывать на 50% меньше усилий при замыкании и размыкании изделий с X-CONTACT, по сравнению с обычными системами контактов.

В тоже время, при всей простоте конструкции, X-CONTACT надежны, даже при тяжелых условиях эксплуатации. Это гарантирует удобство эксплуатации изделий с X-CONTACT. Надёжный контакт сохраняется в течение длительного времени благодаря износостойким контактам.

Меньшие усилия

Высокую упругость и эластичность гнездового контакта обеспечивают инновационный производственный процесс и используемый материал. В результате сила, необходимая для замыкания и размыкания контактов, уменьшается вдвое. Это может сделать один человек — даже с изделиями на токи 125 А!

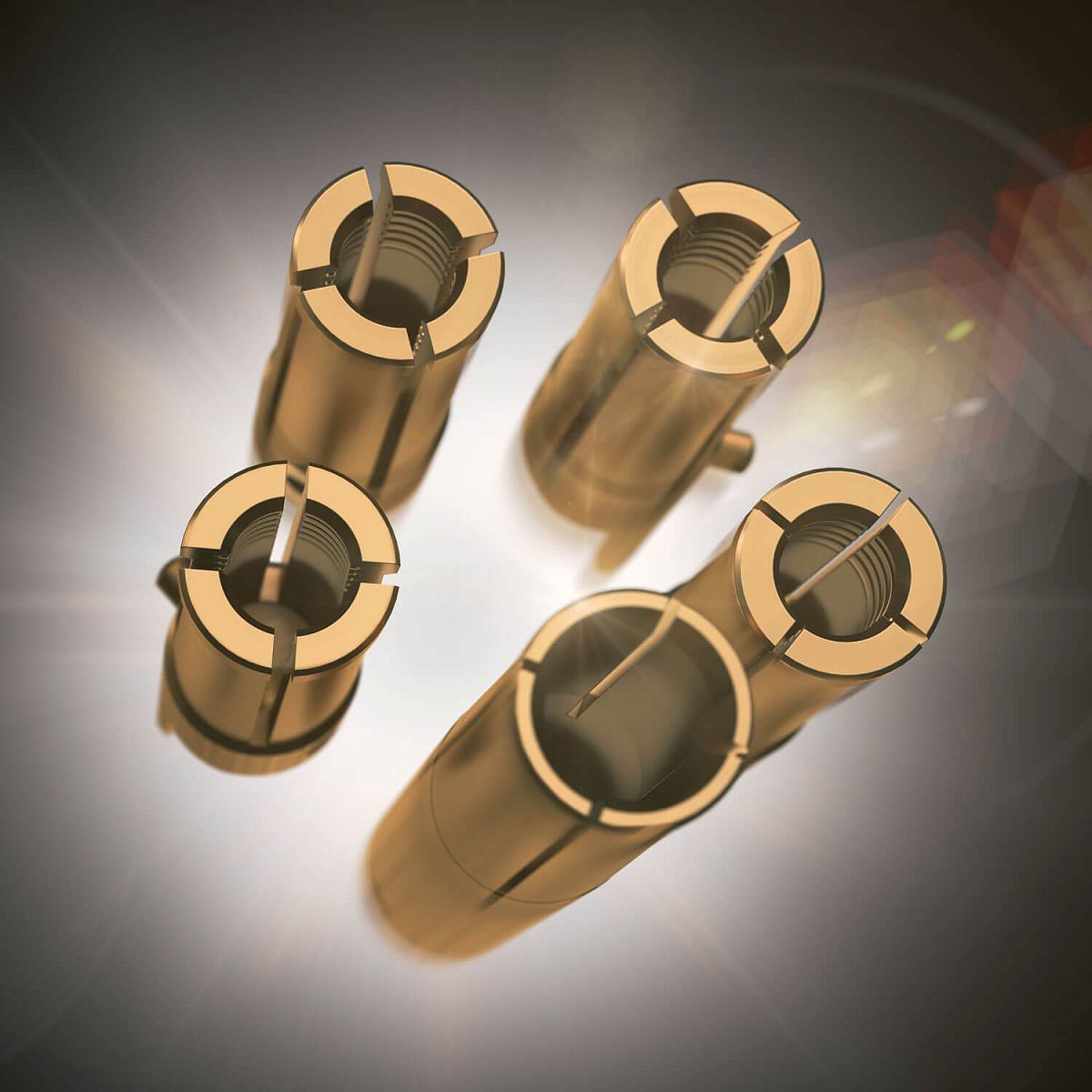

Прорези

Вид сверху показывает части гнездового контакта, которые раздвигаются под воздействием контакта вилки. Такая конструкция стала возможна лишь благодаря новому методу изготовления контактов, разработанному MENNEKES.

Пружинящий материал

Контакт вилки раздвигает части гнездового контакта розетки.

Проверка практикой 02: Надежный и долговечный контакт

Обычные штекерные разъемы на токи 63 A или 125 A всегда являются компромиссом между удобством обслуживания и качеством контакта. Большее удобство использования достигалось при худшем качестве контакта и наоборот. До сих пор эта дилемма считалась неразрешимой вследствие физических условий. С учетом высоких требований к температурной стойкости и легкости соединения и разъединения разъемов в автомобильной промышленности нам удалось повысить качество контакта и теперь мы предлагаем нашу новую разработку из области автомобилестроения для применения в промышленности. Разработка, проверенная практикой в области электромобилестроения, теперь используется в наших промышленных разъемах. Помимо новаторской технологии изготовления, позволяющей производить пружинящий материал, имеется еще одна технологическая особенность: внутри, на стенках гнездовых контактов X-CONTACT имеются бороздки, перпендикулярные оси контакта. Пружинящий материал вместе с этими бороздками обеспечивает чрезвычайно гибкое замыкание контактов. Даже при не очень аккуратном обращении, являющимся на практике скорее правилом, чем исключением, комбинация продольных прорезей, пружинящего материала и бороздок обеспечивает надёжный контакт в любой ситуации. Благодаря конструкции X-CONTACT, небольшой перекос, практически всегда имеющиеся при замыкании контактов вилки и розетки, не вызывает повреждения розеточных контактов. Кроме того, благодаря комбинации пружинящего материала и бороздок на внутренней стороне стенки гнездового контакта, при замыкании всегда возникает большое количество точек контакта. Даже замыкание и размыкание под нагрузкой не снижает качества электрического соединения с X-CONTACT.

Бороздки на стенке гнездового контакта

Они являются оптимальным дополнением пружинящего материала и способствуют одновременно улучшению контакта и уменьшению прикладываемого усилия. И это в течение длительного периода времени — даже при замыкании/размыкании под нагрузкой.

Перепутать сложно

Заглянув внутрь розетки можно легко определить, что установлены контакты X-CONTACT.

Бороздки и прорези

Кроме того, бороздки на внутренней поверхности стенки гнездового контакта обеспечивают оптимальное замыкание, даже при перекосе возникает целый ряд точек контакта.

Проверка практикой 03: Надежные даже в самых тяжелых условиях

Инновационный, простой, надежный и безопасный: Икс-принцип — это не обещание, а факт. Однако, это еще не все — гнездовые контакты X-CONTACT с их гениально простым принципом работы прекрасно функционируют в самых тяжелых условиях эксплуатации.

Комбинация пружинящего материала и бороздок не только гарантирует надежное замыкание контактов, но и дает дополнительный эффект — все виды загрязнений удаляются при замыкании и размыкании контактов. Благодаря упругости гнездовых контактов X-CONTACT также надежно удаляется поверхностная коррозия.

Для особо агрессивных сред, где присутствуют такие химические вещества, вызывающие раздражение, как например, аммиак, мы используем никелированные контакты, обладающие дополнительными преимуществами.

Очистка

Все отложения на контактах вилки удаляются бороздками на стенках гнездового контакта розетки. Это обеспечивает долговечную безотказную работу в самых тяжелых условиях.

Никелирование

Электрические разъемы с никелированными контактами гарантируют высочайшую стойкость в агрессивных средах. Они выдерживают высокую влажность воздуха, соляную и кислотную атмосферу, а также являются стойкими к агрессивным газам и парам.

Надежность

Чистящее свойство канавок обеспечивает высокую надежность и безопасность, из-за низкого нагрева контактов, даже при высоком токе и сильном загрязнении.

X-CONTACT устанавливает новый стандарт для всех промышленных штекерных разъемов. Поэтому мы используем эту новую технологию во всей нашей линейке продуктов. То есть, в будущем все разъемы MENNEKES на токи 63 A и 125 A будут иметь внутри X-CONTACT! Для Вас это означает, что, используя нашу продукцию на токи 63 А и 125 А, вы будете пользоваться всеми преимуществами X-CONTACT. В частности, это касается всех без исключения вариантов следующих групп продукции:

Примеры применения

Примеры применения для рынка Северной Америки
